DQD20型气动单轨吊车

一、概述

1、气动单轨吊车是煤矿井下短距离调度用起重运输设备，它操作简便，自动化程度高，大大降低了劳动强度，它可在水平、弯道、坡道等多种复杂环境中自如工作，进一步提高了工作效率。

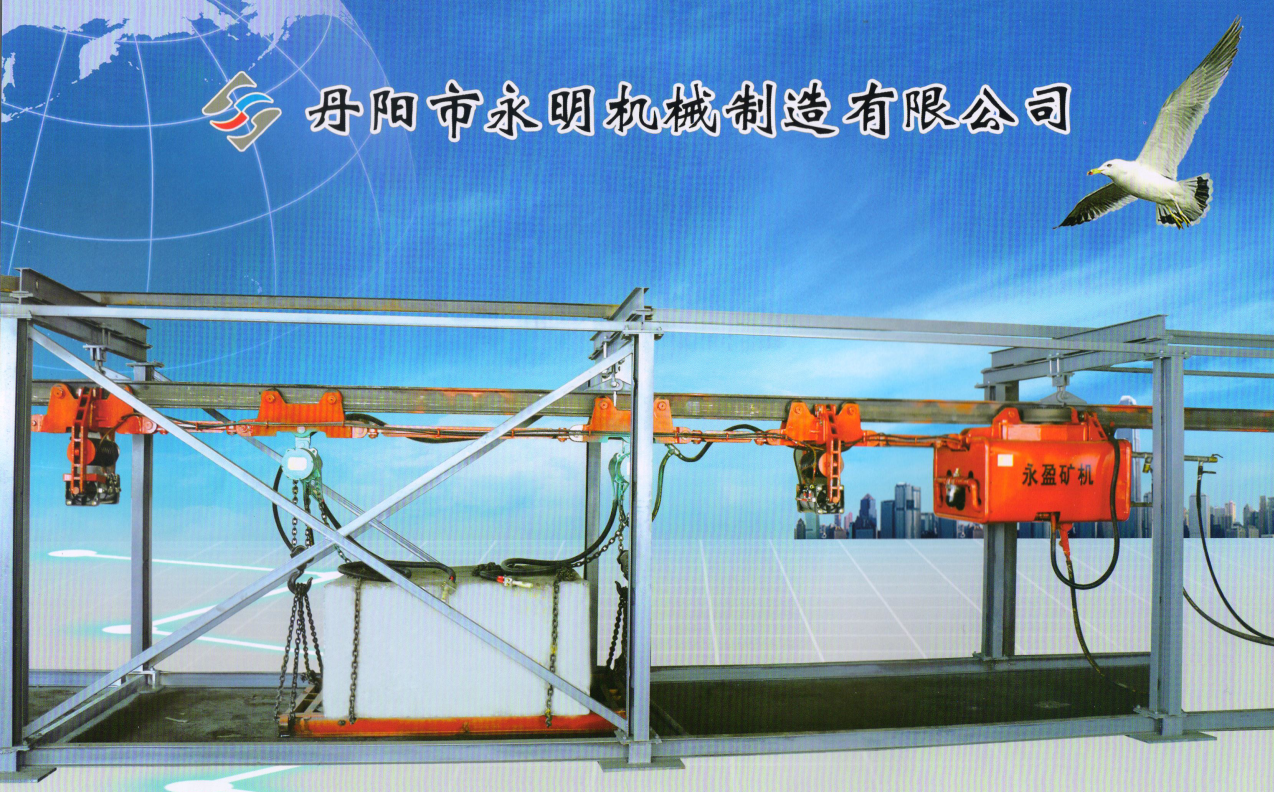

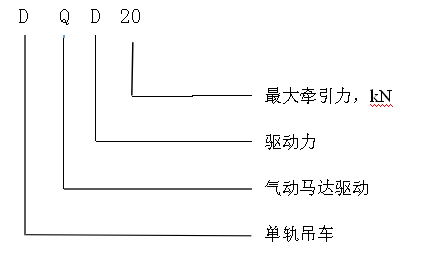

2、型号说明

气动单轨吊车的型号及所代表的含义如下：

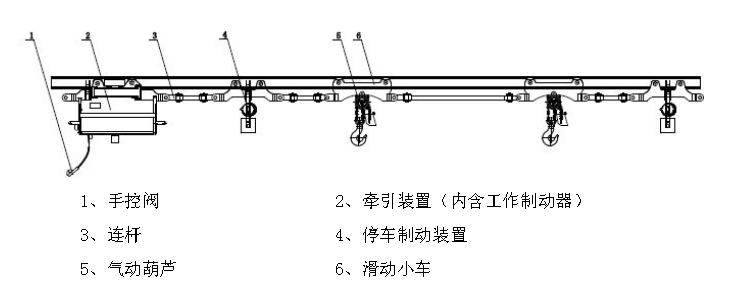

 二、主要结构及工作原理

工作原理：

本产品是有牵引装置、气动乐玩买球,乐玩买球(中国)、制动装置、滑动小车、连杆、手控阀等部分组成。单轨吊车采用的轨道长度：3.015米，轨道两端靠销轴连接，由吊挂组件与锚杆螺纹连接悬挂在巷道顶板或各种支护梁上；在轨道两端处，装有轨道终点限位装置。

三、参数表

DQD20型气动单轨吊车参数表

四、坡度-载荷表

DQD20型气动单轨吊车坡度-载荷表

五、使用范围及注意事项

该产品由于体积小，重量轻，载重量大，在与I140E轨道配合使用后，特别适用煤矿井下短距离环境运输物品使用，运行时严格按照坡度-载荷表所示参数使用，但长距离工况环境不适宜使用。

六、安装、调试

1、安装前应仔细检查设备各部位外观，不得有碰伤、变形、损坏等现象，检查各传动部分是否运转灵活可靠，

2、检查安装吊挂点的锚杆或顶梁是否牢固可靠，不得有严重变形、损伤，以保证设备吊挂安全可靠。

3、通过螺栓调节工作制动器制动闸片及驱动轮间隙至适合位置，将牵引装置整体推入轨道。

4、充分释放制动器闸片后调整驱动轮压紧力，驱动轮压紧螺栓用扭力扳手拧紧，力矩设为2千牛米。

5、滑动小车及停车制动器按图示顺序依次安装到位后安装气动乐玩买球,乐玩买球(中国)。

6、将牵引装置引出的气管分别与气动乐玩买球,乐玩买球(中国)及停车制动器联接。

7、将单轨吊车控制手柄与牵引装置联结。

8、将牵引装置主气管三联体与带有气源截门主管道联接。

9、仔细检查各锁紧螺母是否紧固，各十字接头是否灵活自如，滑动小车及牵引装置车轮的侧隙是否合理。

10、检查主气管和控制气管的接头是否有漏气现象，检查三联体是否加入适量20号机油。

11、打开阀门，按参数表中速度与压力值调整气压，空载检查气动乐玩买球,乐玩买球(中国)工作是否正常，空载检查牵引装置部件各项工作是否正常，且调整三联体，油为每2秒1滴供油量（即30滴/分钟）。

12、上述检查试车通过后方可进行有载试验，且必须逐级加载试车，若有异常响动及时停车查处排除隐患。

13、平道、弯道、坡道这三项应运行平稳、刹车灵敏，方可交付使用。

七、使用维护及警示

■气动单轨吊车使用上，首先应将气源管道做洁净与除水处理，即在外来气源管道与气动单轨吊车主气管间接入气动三联体元件，且平时注意三联体过滤杯的清洁工作，工作时注意动态气压表控制在0.4～0.63MPa，且滴油速度控制在每分钟30滴左右。

■气动单轨吊车和气动乐玩买球,乐玩买球(中国)工作前应空载反复运行3～4次后，无异常响动方可带载使用，且在设备搁置一段时间后此工作程序更为重要。

■每周至少检查一次驱动轮夹紧装置的紧固螺栓，拧紧并加以固定；同时检查驱动轮直径并查看其表面状态，驱动轮各处直径应一致，磨损处宽度不得超过8毫米，若驱动轮直径小于280毫米，应更换驱动轮。

■每月至少一次对承载轮轴承，驱动轮轴承加注润滑油。

■使用中机械噪声过大，应及早检查各传动副是否松动和磨损，如有应及时检修或更换。

■设备运行半年后需要进行更全面的技术维护，最好由厂方技术人员来完成。

■设备运行1年后需要更换变速箱中的润滑油，最好由厂方技术人员完成。

■所有检修，润滑等工作应在设备停止供气且气压释放后进行。

■气动乐玩买球,乐玩买球(中国)的使用与维修请参看气动乐玩买球,乐玩买球(中国)的使用说明书。

■当改变安标配套件时，应选择具有有效安全标志的产品，性能参数与整机匹配。

  八、常见故障与排除

九、运输、贮存

1、牵引设备不提供包装，可作为自由放置货物运输；

2、装载和卸载设备时可使用钢索和起重装置，设备放置到地面时，须在设备底架下垫置合适的材料（如方木）；

3、设备存放室应避免受雨、水、雪的浸蚀；

4、经过处理但未在表面涂装的设备组件，应使用耐锈蚀达12个月的合适防蚀剂进行保护。

十、随机工具、备件：无

十一、易损件清单

十二、矿用产品安全标志证书

制 造：乐玩买球,乐玩买球(中国)

地 址：江苏省丹阳市吕城镇运河村

电 话：0511-86165558

传 真：0511-86165558
